Home » Produkte » Schweißdrehtisch – BHP (3AX)

Schweißdrehtisch – BHP (3AX)

Der BHP Schweißdrehtisch wurde in der bestmöglichen Konfiguration entwickelt, um die Funktion des Drehens und Kippens des Arbeitstisches zu ermöglichen.

Das Modell BHP Hydraulic Elevating Positioner wurde in der bestmöglichen Konfiguration entwickelt, um die Funktion der Drehung und Neigung des Arbeitstisches in einem bestimmten Winkel zu ermöglichen.

Im Gegensatz zu anderen Positionierern ist die Höhe des BHP Modells hydraulisch verstellbar, obwohl das Werkstück auf der Arbeitsplatte befestigt ist, so dass die Bediener effektiver und effizienter arbeiten können. Das Modell BHP Hydraulic Elevating Positioner ist in der Lage, alle Teile innerhalb der Abmessungen zu positionieren und eine geeignete Schweißkante zu bilden, ohne dass eine geometrische Form berücksichtigt werden muss.

Das Modell BHP der hydraulischen Hebebühne besteht aus einem Gehäuse, einem Motor, einem Dreh- und Kippsystem für den Arbeitstisch, einer elektrischen Schalttafel und einer Kabelfernbedienung. Das Modell BHP Hydraulic Elevating Positioner verfügt über das beste Schutzsystem. Gegen schwere Teile sollte die Hebebühne auf dem Boden der Anlage verankert werden.

Die Drehung des Arbeitstisches des Modells BHP Hydraulic Elevating Positioner erfolgt über ein Getriebesystem und die Kipp- und Höhenbewegungen werden durch ein hydraulisches System ausgeführt.

Ermöglicht eine schnelle Verbindung des Werkstücks durch einen Arbeitstisch mit Nuten oder T-Nuten. BHP-Hydraulic Elevating Positioner WorkTable wird standardmäßig mit Schlitznut geliefert. Wenn der Arbeitstisch mit T-Nut gewünscht wird, kann als Option auch eine dicke Platte hergestellt werden.

Runder Arbeitstisch mit Schlitzen
Einstellbare Drehgeschwindigkeit des Arbeitstisches
Dijital-Anzeige der Drehgeschwindigkeit auf dem Schaltschrank
Hydraulische Bewegung zum Kippen
Hydraulische Bewegung zum Heben
Endschalter zum Beenden der Bewegung
5 m. Steuerkabel mit Handbediengerät
5 m.Stromkabel
Bremse & lüftergekühlter Motor
Gruppe Schweißen – Erdung
Standard-Maschinenfarben:
– Chassis RAL 7011(Grau)
– Blechabdeckungen:RAL 3020(Rot )
Stromversorgung: 380V – (3 Phasen+Neutral +Erdung)
Ein (1) Jahr Garantie (Verschleißteile außerhalb der Garantie)

Birel Machinery bietet standardmäßig BHP-Modelle mit Kapazitäten von 0,5 – 0,75 – 1 – 1,5 – 2 – 3,5 – 5 – 8 – 10 – 15 Tonnen
Außerhalb dieser Standardkapazitäten hat Birel Machinery die Möglichkeit, je nach den Standards und Anforderungen des Kunden, verschiedene Kapazitäten zu fertigen.
Motor mit Bremse und Fremdlüfterkühlung
Schweißbogen Gruppe
Ermöglicht die schnelle Verbindung von Werkstücken durch T-Nuten am Arbeitstisch (optional)
Wenn Sie eine spezielle Anfrage oder ein Projekt haben, zögern Sie bitte nicht, uns zu kontaktieren.

T-SE

Runder Arbeitstisch T-Side Entry Gerillte dicke Tischplatte

OC-T

Achteckiger Schweisstisch

BGR

Manueller 3-Backen-Rohrgreifer

DFPSE

Doppelfußpedal mit Stick und Stop (3m)

SFP

Einzelnes Fußpedal (3m)

OHC

Über Kopf aufhängbare Steuerung

WRC

Kabellose Fernbedienung

PLC

PLC-Steuerungssystem mit HMI-Display

DE

Produktbroschüre herunterladen

TR

Ürün Broşürünü İndir

Brauchen Sie Hilfe bei der Suche nach einem geeigneten Schweißgerät?

Wir helfen Ihnen gerne dabei, die richtige Entscheidung zu treffen, um Ihre Geschäftsziele zu erreichen.

Sind Sie der Hersteller oder ein Handelsunternehmen?

BIREL ENGINEERING ist ein Produktionsbetrieb, der 2014 in Bursa / Türkiye gegründet wurde.

Kann diese Maschine meinen Anforderungen entsprechend angepasst werden?

Ja, wir haben viele Arten von Maschinen für unterschiedliche Anforderungen. Wir können sie auch speziell anpassen.

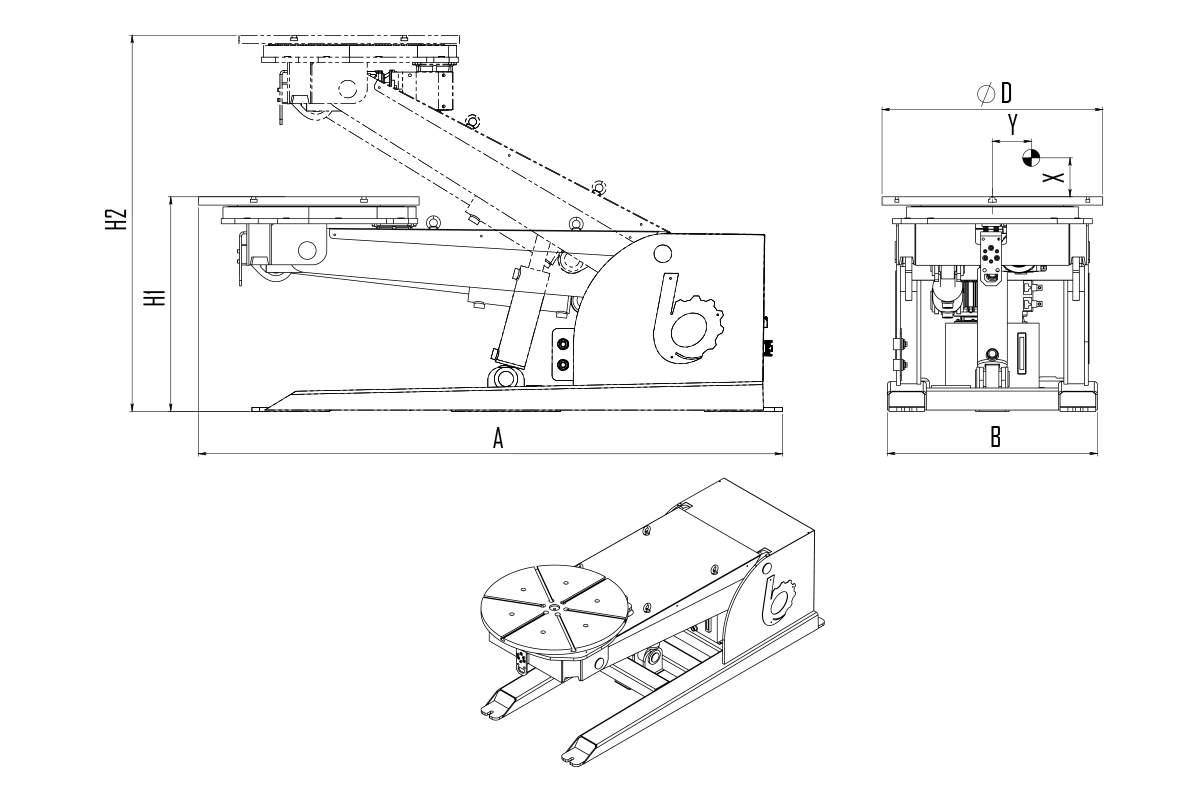

BHP	Sym	Unit	BHP-050	BHP-075	BHP-1	BHP-1,5	BHP-2	BHP-3,5	BHP-5	BHP-8	BHP-10	BHP-15
Loading Capacity		kg	500	750	1000	1500	2000	3500	5000	8000	10000	15000
Rotation Speed		rpm	0.15 - 1.75	0.15 - 1.5	0.15 - 1.4	0.15 - 1.3	0.15 - 1	0.15 - 1	0.15 - 0.78	0,1 - 0,66	0,1 - 0,5	0,06 - 0,63
Max. Rotational Torque	A	Nm	750	1150	1570	2290	3050	5300	7500	12050	15050	18000
Tilting Angle	Y	deg	120	125	120	120	120	115	110	110	110	125
Tilting Torque		Nm	1350	2200	3300	4500	5600	11050	17300	28680	37050	76850
Max. Welding Current	A	Amp	400	700	700	700	700	700	1000	1000	1000	1000
Offfset Distance	X-Y	mm	150-150	150-150	150-150	150-150	150-150	150-150	150-150	150-150	150-150	450-120
Work Plate Diameter	ØD	mm	700	700	850	850	900	1000	1150	1250	1350	1450
Height (Min-Max.)	H1-H2	mm	710-1200	760-1310	800-1340	825-1450	910-1545	960-1575	1000-1600	1050-1645	1160-1830	1300-2230
Length	A	mm	1900	1960	2240	2255	2375	2575	2900	3100	3200	3330
Width	B	mm	650	660	780	810	880	960	1130	1300	1460	1820
Motor Power of Table		kW	0,25	0,37	0,37	0,55	0,55	0,75	1,1	1,5	1,5	2,2
Motor Power of Hydraulic Unit		kW	0,75	1,1	1,1	1,5	1,5	2,2	2,2	3	5,5	5,5
Weight		kg	585	650	880	1300	1420	1650	2720	3500	4600	6820
