Pipe Rotator For Welding - BCR — Double Wheel Driven (2pc.Motor+Reducer)

Konvansiyonel Çevirici – BCR

BCR model kendinden ayarlı konvansiyonel Çeviriciler, Manuel Delik Çapı ayarı ile değişken silindirik çaplara sahip silindirik parçalara ekonomik ve pratik dairesel kaynak çözümü sağlamak amacıyla döndürmek için kullanılır.

BCR model Self – Align Boru Döndürücüler, Manuel Delik Çapı ayarı ile değişken silindirik çaplara sahip silindirik parçalara ekonomik ve pratik dairesel kaynak çözümü sağlamak amacıyla döndürmek için kullanılır.
BCR model Boru Döndürücüler, Tanklar, Basınçlı kaplar, Kule Boruları, Kazanlar, Depolar, Reaktörler, Depolar, Yakıt Varilleri, Rüzgar Enerjisi, Petrokimya, Boru Hatları, Gemi İnşa sektörü vb. gibi silindirik parçaların dairesel kaynağını gerçekleştirmek için döndürmek için kullanılır.
BCR modeli Konvansiyonel Rotatörler, iş parçası ile temas edecek çapların önceden ayarlanmasını gerektirir. Ayarlama, standart modellerde silindir gruplarının kızaklar üzerinde kaydırılmasıyla manuel olarak yapılır ve ardından kızağa sabitlenir.
Sağlam çelik kaynaklı yapı.
Silindirik parça çaptan bağımsız olarak merkezi kalır ve kaynak kafasının sık sık ayarlanması gereksiz hale gelir.
BCR model Konvansiyonel Rotatörlere sahip operatörler, hassas komut kontrolü sayesinde iş parçalarını hassas kontrollü hızlarda saat yönünde (CW) veya saat yönünün tersine (CCW) kolayca döndürebilir.
Rotatörler çelik konstrüksiyon atölyelerinde önemli bir yere sahiptir, çünkü vinç kullanımını azaltmanın yanı sıra otomatik veya manuel kaynak işlemlerinin hızını ve verimliliğini artırır.

Çap Aralığı Kızaklardaki Sabitleme Delikleri.
Ayarlanabilir çalışma masası dönüş hızı ve Elektrikli Kabin üzerinde dijital gösterge.
Şokları ve titreşimleri emen poliüretan makaralar.
5 mt. Kumanda Kablosu.
5 mt. Güç Kablosu.
Fren ve Fan SoğutmalıMotor (asenkron).
Standart Makine Renkleri:
– Şasi RAL 7011 (Gri)
– Sac Kapaklar:RAL 3020 (Kırmızı)
Güç Kaynağı: 380V – (3 faz+Nötr+Topraklama).
Bir (1) Yıl Garanti (aşınan parçalar garanti kapsamı dışındadır).

Bir (1) set BCR model Konvansiyonel Rotator, bir (1) tahrik ünitesi ve bir (1) avara ünitesi olmak üzere iki üniteden oluşur. Özel uygulamalara göre, tahrik ve avara ünitelerinin sayısı değiştirilebilir.
Birel Makina standart olarak 3 – 5 – 6 – 10 – 15 – 20 – 30 – 40 – 50 – 60 – 80 – 100ton, ayrıca talep üzerine 100ton üzeri modelleri özel imalat olarak üretmektedir.
3ton – 5ton – 6ton – 10ton kapasitelerde Tek tahrikli Silindir grubu, 10ton üzerinde Çift tahrikli Silindir grubu kullanılmaktadır.
İsteğe bağlı olarak, kızaklar üzerinde el çarkı ile çalıştırılan dişli Mil vasıtasıyla ileri ve geri çap ayarı avantajı mevcuttur. Hem tahrikli hem de avara üniteler için geçerlidir.
Opsiyonel olarak çap ayarı için her iki ünitede de kızaklar üzerinden dişli mil vasıtasıyla motor tahrikli olarak makara grubunun ileri hareket ettirilebilmesi ve ödüllendirilebilmesi.
İsteğe bağlı olarak Buggy taşıyıcılar ile raylar üzerinde hareket imkanı mevcuttur. İki Buggy taşıyıcı seçeneği mevcuttur. İlk Buggy taşıyıcı seçeneği, raylar üzerinde manuel olarak hareket ettirilen makaralardır ve ikincisi, makaraların raylar üzerinde tahrikli hareketini kullanır.
İş parçasının döndürücüden kaymasını önlemek için ek durdurucu desteği yerleştirme imkanı.

DFPSE

Çubuklu ve Durdurmalı Çift Ayak Pedalı (3m)

OHC

Baş Üstü Asılabilir Kumanda

Ana Panel

WRC

Kablosuz Uzaktan Kumanda

BCBS

Tahrikli + Avara Buggy Seti

MDA-BCR

Ayar Stroku Motorlu İleri Ödül Dişli Mil ile Tahrikli

MHA-BCR

İleri-Geri Dişli Şaftlı Manuel El Çarkı ile Ayarlama Stroku

EN

Download Product Brochure

TR

Ürün Broşürünü İndir

Doğru kaynak makinesini bulmak için yardıma mı ihtiyacınız var?

İş hedeflerinize ulaşmak için doğru kararı vermenizde size memnuniyetle yardımcı olacağız.

Üretici misiniz Yoksa Ticaret Şirketi mi?

BIREL MÜHENDİSLİK 2014 yılında Bursa / Türkiye’de kurulmuş bir üretim fabrikasıdır.

Bu Makine Gereksinimlerime Göre Özelleştirilebilir mi?

Evet, farklı gereksinimler için makinelerimiz özelleştirilebilmektedir. Ayrıca özel olarak özelleştirilebilir.

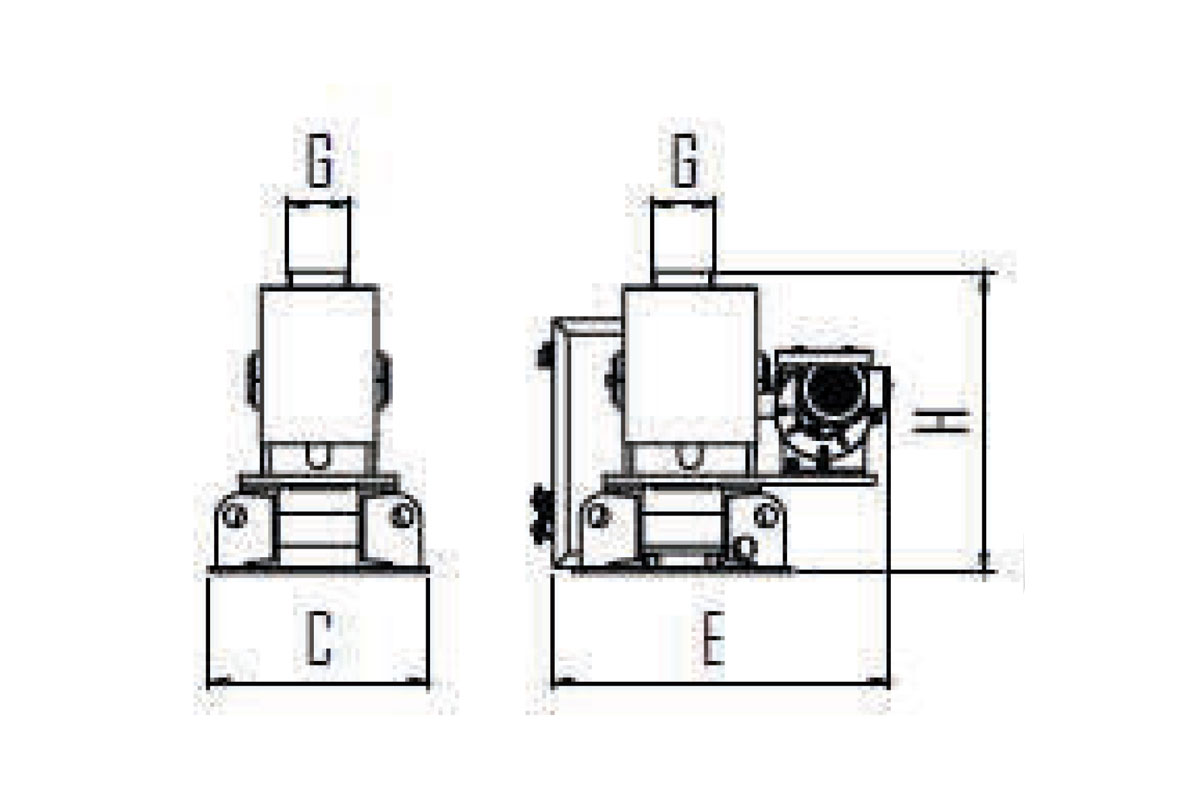

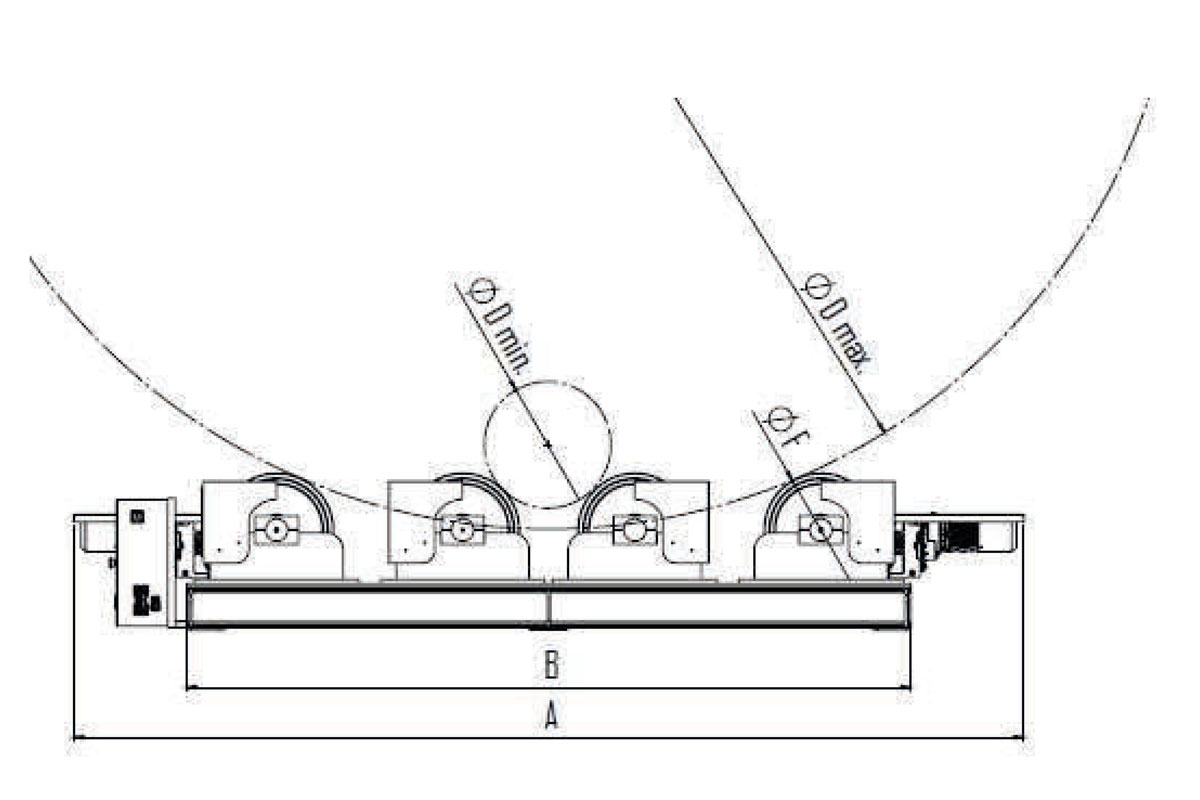

BCR	Sym	Unit	BCR-3	BCR-5	BCR-6	BCR-10	BCR-15	BCR-20	BCR-30	BCR-40	BCR-50	BCR-60	BCR-80	BCR-100
Capacity		ton	3	5	6	10	15	20	30	40	50	60	80	100
Max. Load (Drive Unit)		t/unit	1,5	2,5	3	5	7,5	10	15	20	25	30	40	50
Max. Load (Idler Unit)		t/unit	1,5	2,5	3	5	7,5	10	15	20	25	30	40	50
No. of Driwen	WD	No.	1WD	1WD	1WD	1WD	2WD	2WD	2WD	2WD	2WD	2WD	2WD	2WD
Rotation Speed	min-max	mm /min	200-1100	200-1150	200-1150	200-1150	200-1200	200-1250	200-1200	200-1200	200-1200	200-1200	200-1200	200-1250
Diameter Range	Ødmin ØDmax	mm	200-2000	250-3000	250-3000	250-3000	400-3300	450-4600	450-4600	450-4600	450-4600	550-5200	550-5200	600-5500
Wheel Diameter	ØF	mm	230	300	300	300	360	450	450	450	450	500	500	550
Wheel Width	G	mm	75	90	90	100	110	125	150	170	200	230	300	350
Wheel Coating			PU	PU	PU	PU	PU	PU	PU	PU	PU	PU	PU	PU
Length (Drive Unit)	A	mm	1650	2550	2550	2570	3170	3750	3620	3620	3620	3950	4200	4500
Length (Idler Unit)	B	mm	1350	2000	2000	2000	2150	2860	2860	2860	2860	3350	3350	3650
Width (Drive Unit)	E	mm	730	500	520	550	670	670	870	900	920	1000	1070	1200
Width (Idler Unit)	C	mm	330	380	380	400	435	450	500	530	550	620	700	790
Height	H	mm	370	420	430	440	550	620	670	680	710	780	785	870
Motor Power	P	kW	0,25 x 1	0,25 x 1	0,25 x 1	0,37 x 1	0,25 x 2	0,37 x 2	0,55 x 2	0,75 x 2	0,75 x 2	1,1 x 2	1,1 x 2	1,5 x 2
Weight	W	kg	260	410	430	490	900	1120	1410	1600	1800	2400	3050	4350
