L Tipi Kaynak Pozisyoneri – BLPL (3AX)

BLPL-3AX model 3 eksenli Kafa Kuyruk Stok Pozisyoner, makine ölçüleri dahilinde herhangi bir geometrik şekle bakılmaksızın, tüm iş parçalarına dikkat çekici kaynak kenarları konumlandırabilmek ve üretebilmek adına nitelikli ve ideal çözümlerdir. Gerekli herhangi bir pozisyonda 360° derecede kaynak ve aynı şekilde montaj için en üst düzeyde yetenek sağlar.

BLPL-3AX model 3 eksenli Kafa Kuyruk Stok Pozisyoner, makine ölçüleri dahilinde herhangi bir geometrik şekle bakılmaksızın, tüm iş parçalarına dikkat çekici kaynak kenarları konumlandırabilmek ve üretebilmek adına nitelikli ve ideal çözümlerdir. Gerekli herhangi bir pozisyonda 360° derecede kaynak ve aynı şekilde montaj için en üst düzeyde yetenek sağlar.
Asimetri ve yüksek devrilme olasılığı olan iş parçalarının güvenli bir şekilde konumlandırılması için en uygun konfigürasyonda tasarlanmıştır.
Üretim sırasında parça taşıma, parça döndürme vb. vinç operasyonlarını önler, zaman kaybını en aza indirerek operatörün çalışma gücünü daha etkin kullanmasına olanak sağlar ve iş verimliliğini arttırır.
BLPL-3AX model pozisyoner, sağlam yapısı ve kolay kontrol yeteneği ile operatöre rahat çalışma imkanı sağlar ve kaynak kalitesini artırır.
BLPL-3AX “L” tipi konumlandırıcıya sahip operatörler, çalışma tezgahının merkez ekseninde İş parçası, komut kontrolü üzerinden Saat Yönünde (CW) veya Saat Yönünün Tersine (CCW) belirtilen hızlarda hassas bir şekilde döndürülebilir.

360 derece çalışma tezgahı dönüş kabiliyeti.
Yuvalı Yuvarlak Çalışma Masası.
İş parçasının Dişli Mil vasıtasıyla dikey olarak kaldırılması standart olarak sunulmaktadır.
Ayarlanabilir çalışma masası dönüş hızı ve Elektrik Kabini üzerinde Dijital ekran.
5 mt. Kumanda Kablosu.
5 mt. Güç Kablosu.
Fren ve Fan Soğutmalı Motor.
Kaynak Ark Grubu.
Standart Makine Renkleri:
– Şasi RAL 7011 (Gri)
– Sac Kapaklar:RAL 3020 (Kırmızı)
Güç Kaynağı: 380V – (3 faz+Nötr+Topraklama).
Bir (1) Yıl Garanti (Aşınan Parçalar Garanti Dışındadır).

Birel Makine standart olarak 0,75 – 1,5 – 3 ton kapasitelerde BLPL-3AX modellerini sunmaktadır.
Özel durumlarda, bu standart kapasitelerin dışında, Birel Makine, müşteri standartlarına ve gereksinimlerine göre, farklı kapasitelerde üretim imkanına sahiptir.
Frenli ve cebri fan soğutmalı motor.
Kaynak Ark Grubu.
Çalışma masası üzerindeki “T” yuvalarını kullanarak iş parçalarının hızlı bir şekilde bağlanmasına izin verin (İsteğe bağlı).
Herhangi bir özel istek veya proje için lütfen bizimle iletişime geçmekten çekinmeyin.

T-SE

Yuvarlak Çalışma Masası T Tarafı Giriş Yivli Kalın Masa Plakası

3 Çeneli Manuel Ayna

OC-T

Sekizgen Kaynak Masası

BGR

3 Çeneli Manuel Boru Tutucu

DFPSE

Çubuklu ve Durdurmalı Çift Ayak Pedalı (3m)

OHC

Baş Üstü Asılabilir Kumanda

WRC

Kablosuz Uzaktan Kumanda

PLC

HMI Ekranlı PLC Kontrol Sistemi

EN

Download Product Brochure

TR

Ürün Broşürünü İndir

Doğru kaynak makinesini bulmak için yardıma mı ihtiyacınız var?

İş hedeflerinize ulaşmak için doğru kararı vermenizde size memnuniyetle yardımcı olacağız.

Üretici misiniz Yoksa Ticaret Şirketi mi?

BIREL MÜHENDİSLİK 2014 yılında Bursa / Türkiye’de kurulmuş bir üretim fabrikasıdır.

Bu Makine Gereksinimlerime Göre Özelleştirilebilir mi?

Evet, farklı gereksinimler için makinelerimiz özelleştirilebilmektedir. Ayrıca özel olarak özelleştirilebilir.

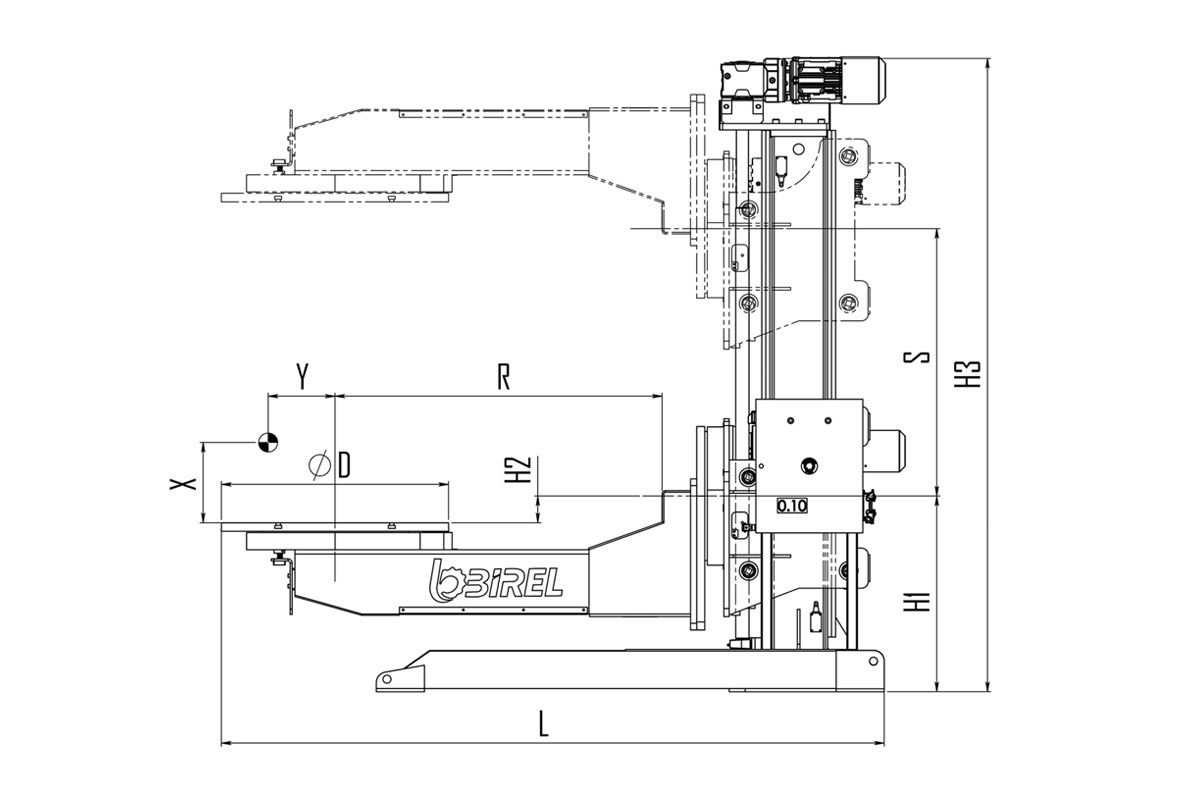

BLPL-3AX	Sym	Unit	BLPL 050 - 3AX	BLPL 075 - 3AX	BLPL 1,5 - 3AX	BLPL 3 - 3AX
Loading Capacity		kg	500	750	1500	3000
Lifting Stroke	S	mm	550	650	1000	1150
Working Radius	R	mm	1000	1000	1200	1600
Offset Distance	X-Y	mm	450-150	300-150	300-150	300-150
Table Diameter	ØD	mm	700	700	850	1000
Table Torque		Nm	750	1130	2260	4550
Table Speed		rpm	0,15-1,5	0,2-1,5	0,2-1,4	0,2 - 1
Tilt Torque		Nm	2100	2750	3340	6900
Tilt Speed		rpm	1	0.70	0.70	0.55
Lifting Speed		m/min	0.60	0.60	0.50	0.50
Max. Welding Current	A	mm	700	700	700	700
Rotating Center Height	H1	mm	770	680	730	720
Plate Rotating Center Difference	H2	mm	50	144	100	100
Total Height	H3	mm	1900	1910	2380	2630
Total Length	L	mm	2170	2200	2480	3160
Total Width	C	mm	1170	1300	1265	1500
Motor Power of Table		kW	0,37	0,37	0.55	0.75
Motor Power of Tilting		kW	0,37	0,37	0.55	0.75
Motor Power of Lifting		kW	0,75	1.1	1.5	3
Weight		kg	730	1050	1390	2230
