L Tipi Kaynak Pozisyoneri – BLP (3AX)

BLP-3AX model 3 eksenli Ağır Hizmet L-Şekil Pozisyoner, makine ölçüleri dahilinde herhangi bir geometrik şekle bakılmaksızın, tüm iş parçalarına dikkat çekici kaynak kenarları konumlandırabilmek ve üretebilmek adına nitelikli ve ideal çözümlerdir. Gerekli herhangi bir pozisyonda 360° derecede kaynak ve aynı şekilde montaj için en üst düzeyde yetenek sağlar.

BLP-3AX model 3 eksenli Ağır Hizmet L-Şekil Pozisyoner, makine ölçüleri dahilinde herhangi bir geometrik şekle bakılmaksızın, tüm iş parçalarına dikkat çekici kaynak kenarları konumlandırabilmek ve üretebilmek adına nitelikli ve ideal çözümlerdir. Gerekli herhangi bir pozisyonda 360° derecede kaynak ve aynı şekilde montaj için en üst düzeyde yetenek sağlar.
Asimetri ve yüksek devrilme olasılığı olan iş parçalarının güvenli bir şekilde konumlandırılması için en uygun konfigürasyonda tasarlanmıştır.
Üretim sırasında parça taşıma, parça döndürme vb. vinç operasyonlarını önler, zaman kaybını en aza indirerek operatörün çalışma gücünü daha etkin kullanmasına olanak sağlar ve iş verimliliğini arttırır.
BLP-3AX model 3 eksenli Ağır Hizmet Tipi L-Tye pozisyoner, sağlam yapısı ve kolay kontrol yeteneği ile operatöre rahat çalışma imkanı sağlar ve kaynak kalitesini artırır.
BLP-3AX “L” tipi konumlandırıcıya sahip operatörler, çalışma tezgahının merkez ekseninde İş parçası, belirtilen hızlarda Saat Yönünde (CW) veya Saat Yönünün Tersine (CCW) komut kontrolü üzerinden hassas bir şekilde döndürülebilir.

360 derece çalışma tezgahı dönüş kabiliyeti.
Yuvalı Yuvarlak Çalışma Masası.
İş parçasının Dikey Hidrolik Kaldırılması standart olarak sunulmaktadır.
Ayarlanabilir çalışma masası dönüş hızı.
Elektrik Kabini üzerinde Dönme Hızı Dijital ekranı.
5 mt. Kumanda Kablosu.
5 mt. Güç Kablosu.
Fren ve Fan Soğutmalı Motor.
Kaynak Ark Grubu.
Uyarı ışığı.
Standart Makine Renkleri:
– Şasi RAL 7011 (Gri)
– Sac Kapaklar:RAL 3020 (Kırmızı)
Güç Kaynağı: 380V – (3 faz+Nötr + Topraklama)
Bir (1) Yıl Garanti.

Birel Makine standart olarak BLP-3AX modellerini 1,5 – 3 – 5 – 7,5 – 10 ton kapasitelerde sunmaktadır.
Çalışma tezgahı üzerindeki ” T ” yuvalarını kullanarak iş parçalarının hızlı bir şekilde bağlanmasına izin verin (Opsiyonel)
Kaynak Ark Grubu
Frenli ve cebri fan soğutmalı motor.
Herhangi bir özel istek veya proje için lütfen bizimle iletişime geçmekten çekinmeyin.
Özel durumlarda, bu standart kapasitelerin dışında, Birel Makine, müşteri standartlarına ve gereksinimlerine göre, farklı kapasitelerde üretim imkanına sahiptir.

T-SE

Yuvarlak Çalışma Masası T Tarafı Giriş Yivli Kalın Masa Plakası

3 Çeneli Manuel Ayna

OC-T

Sekizgen Kaynak Masası

BGR

3 Çeneli Manuel Boru Tutucu

DFPSE

Çubuklu ve Durdurmalı Çift Ayak Pedalı (3m)

OHC

Baş Üstü Asılabilir Kumanda

WRC

Kablosuz Uzaktan Kumanda

SQ-T

Kare Masa

PLC

HMI Ekranlı PLC Kontrol Sistemi

EN

Download Product Brochure

TR

Ürün Broşürünü İndir

Doğru kaynak makinesini bulmak için yardıma mı ihtiyacınız var?

İş hedeflerinize ulaşmak için doğru kararı vermenizde size memnuniyetle yardımcı olacağız.

Üretici misiniz Yoksa Ticaret Şirketi mi?

BIREL MÜHENDİSLİK 2014 yılında Bursa / Türkiye’de kurulmuş bir üretim fabrikasıdır.

Bu Makine Gereksinimlerime Göre Özelleştirilebilir mi?

Evet, farklı gereksinimler için makinelerimiz özelleştirilebilmektedir. Ayrıca özel olarak özelleştirilebilir.

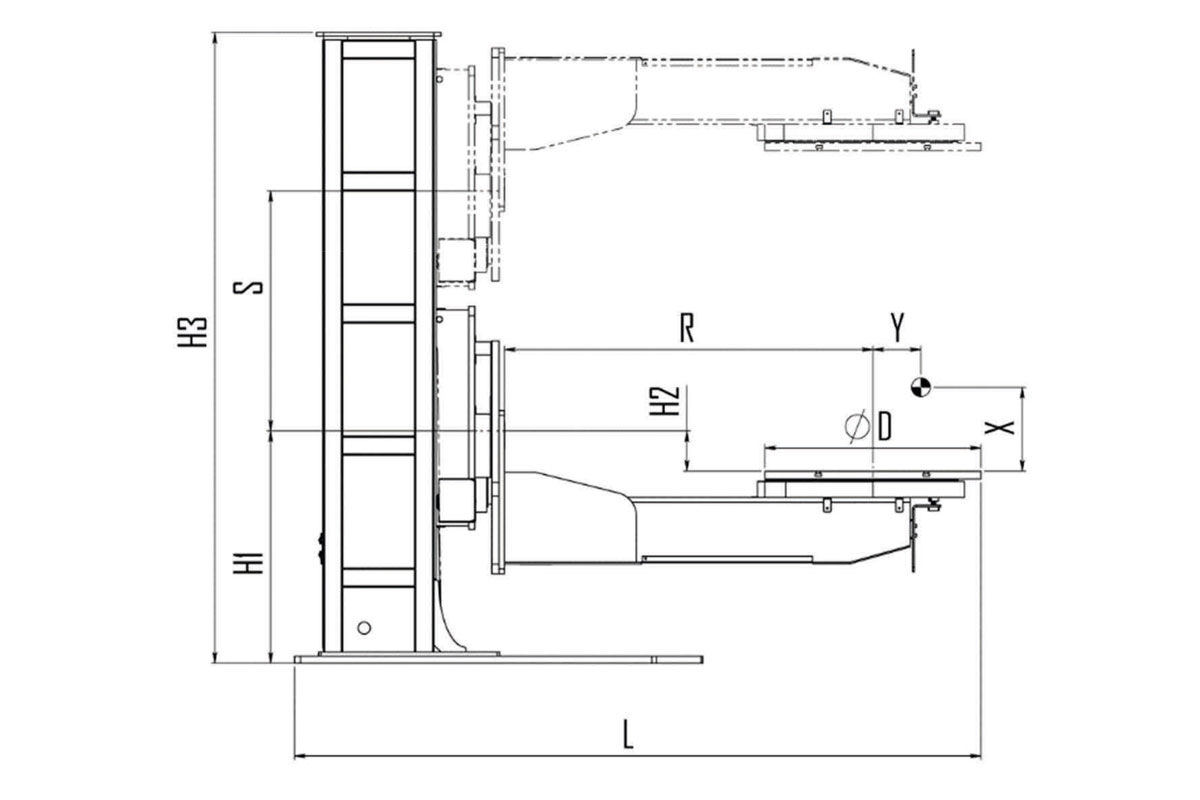

BLP-3AX	Sym	Unit	BLP 1,5 - 3AX	BLP 3 - 3AX	BLP 5 - 3AX	BLP 7,5 - 3AX	BLP 10 - 3AX
Loading Capacity		kg	1500	3000	5000	7500	10000
Lifting Stroke	S	mm	1000	1100	1100	1200	1300
Working Radius	R	mm	1300	1600	1700	1850	2000
Offset Distance	X-Y	mm	300-150	300-150	450-150	450-150	450-150
Table Diameter	ØD	mm	850	1000	1150	1250	1350
Table Torque		Nm	2260	4550	7500	12050	15000
Table Speed		rpm	0,2-1,4	0,2-1	0,15-0,78	0,05-0,50	0,1-0,5
Tilt Torque		Nm	3340	6900	14750	19300	24700
Tilt Speed		rpm	0,80	0,55	0.55	0,45	0,45
Lifting Speed		m/min	0.96	0,92	0.67	0,65	0,50
Max. Welding Current	A	mm	700	700	1000	1000	1000
Rotating Center Height	H1	mm	850	1050	1130	1200	1300
Plate Rotating Center Difference	H2	mm	100	100	230	260	280
Total Height	H3	mm	2720	2900	2960	3250	3480
Total Length	L	mm	2750	3300	3350	3780	4200

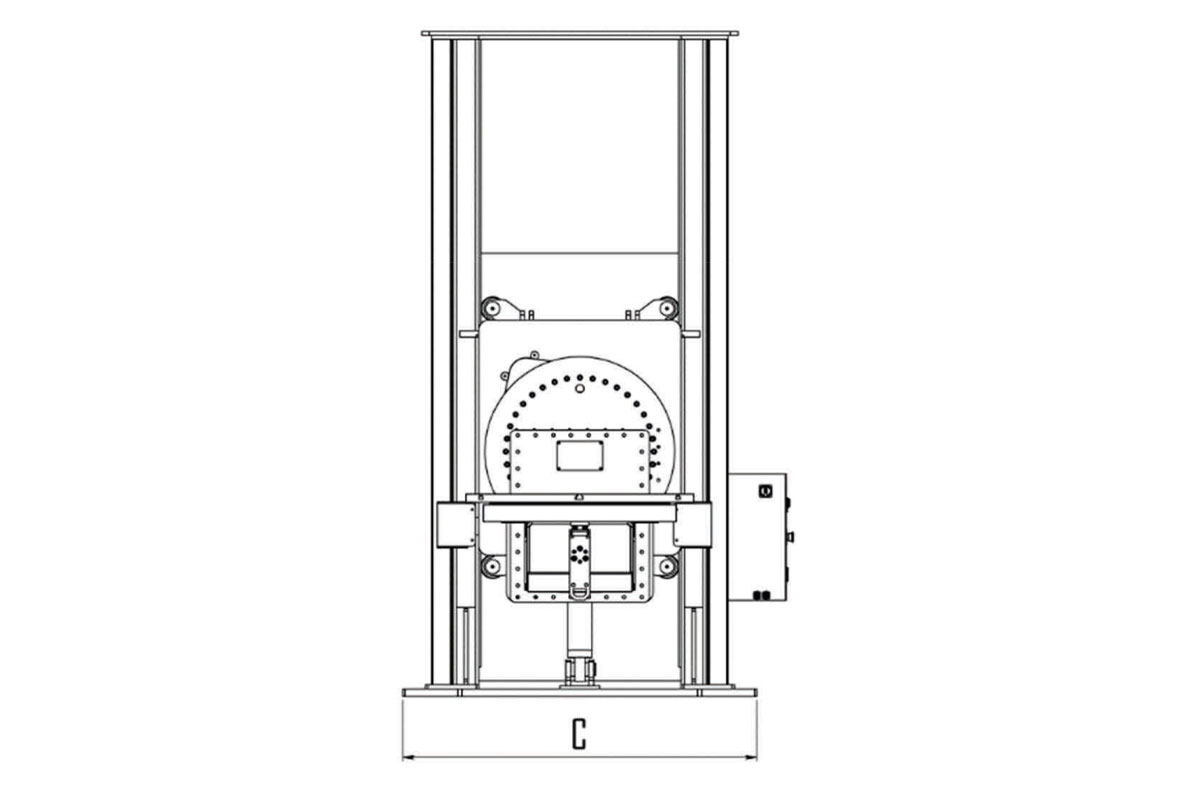

Total Width	C	mm	1380	1500	1740	1850	1920
Motor Power of Table		kW	0,55	0,75	1,1	1,1	1,5
Motor Power of Tilting		kW	0,55	0,75	1,5	1,5	1,5 x 2
Motor Power of Lifting		kW	1,1	1,5	1.5	3	3
Weight		kg	-	-	-	-	-
